住宅框架焊接计划

一、产品先容

装配式住宅俗称“拼装房”，它的全称是预制装配式住宅。装配式住宅是用工业化的生产方法来制作，将住宅的部分或所有构件在工厂预制完成,然后运输到施工现场，将构件通过可靠的毗连方法组装而建成，在西欧及日本被称作工业化住宅或工业化住宅。“拼装房”只是部分零件举行了预制，到施工现场也要和古板修建一样浇筑，并不是想象中的“搭积木”。因此衡宇建成后从外观上看与古板住宅没有显着区别。

装配式修建主要包括预制装配式混凝土结构、轻钢结构、现代木结构修建等。其中轻钢结构修建具有施工工期短、造价本钱低、外界天气对施工历程影响小等突出优点，在住宅修建中应用越来越普遍。

轻钢住宅修建中，构件相互毗连的节点作为主要受力部位，很是要害。这些节点主要包括：柱与柱节点、梁与柱节点、梁与梁节点等方面。在整个设计历程中，大宗接纳方管柱作为节点举行相互毗连，以包管节点结构可靠、清静，且施工稳固、轻盈、清静，这样可大大缩减现场焊缝的毗连。

图1 装配式住宅

二、客户先容

安徽鸿路钢结构（集团）股份有限公司建设于2002年，拥有合肥、武汉、金寨、重庆、涡阳，宣城等大型装配式钢结构修建及智能停车装备研发制造基地，面积达200多万平米，是现在中国最大的钢结构企业集团之一。公司主营营业有钢结构及其配套产品加工、钢结构工业修建、新型建材产品生产销售、装配式高层钢结构住宅、定制化洋房、高端智能立体车库制造运营、工业地产投资建设运营、绿色钢结构房产开发等，产品销往全球37个国家和地区。

尊龙凯时- 官方网站

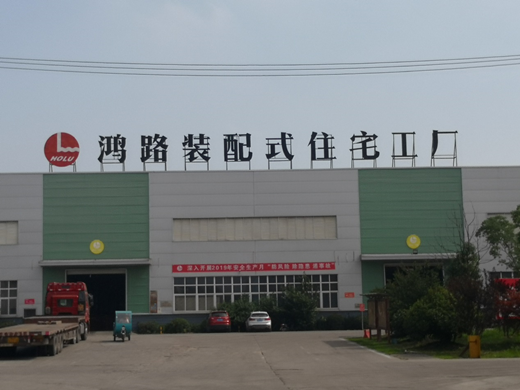

图2 鸿路工厂

三、现场问题

制品方管柱是由一节方管与两片挡板焊接而成。挡板材质为Q345，厚度在32mm~35mm之间；方管柱材质为Q345，厚度在12mm~20mm之间。方管柱开坡口，角度在25°~37°之间。客户为提高效率，实验接纳机械人焊接，但由于板材厚，间隙窄，多层多道焊，根部大宗泛起未熔合，产品及格率极低，亟待解决。

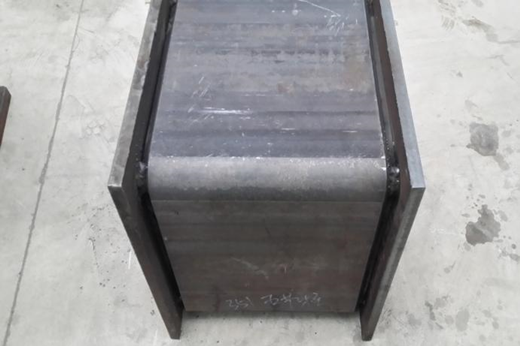

图3 方管柱

四、尊龙凯时电气推荐焊机装备及计划

针对客户现真相形，推荐尊龙凯时电气Artsen PM500FR焊机，接纳碳钢直流工艺。Artsen PM500FR是一款全数字高频智能逆变焊机，可举行碳钢、不锈钢、铝合金等材质的直流、脉冲全位置焊接。此款焊机有以下优点可以解决客户问题：

① 高压寻位、电弧跟踪功效稳固可靠，多层多道焊接质量稳固。

② 搭载有“特殊能量控制的短途经渡”工艺，该工艺通过实时控制焊接电流和电压，调理熔滴过渡特征和熔滴形状，大幅增添熔深，消除未熔合，改善焊缝成型。

③ 通过全新控制计划和合理的工艺参数优化包管起弧柔，收弧稳固，包管焊缝整体质量。

④ 送丝机接纳高性能数字电机、码盘反响、四轮送丝和准确送丝机构来确保送丝稳固性，进而包管优异的焊接。

⑤ 配有模拟、数字等多种通讯方法，与专机、机械人通讯简朴快捷。

⑥ 防护品级更高、可靠性好、故障率低，可以包管恒久大批量焊接，焊缝质量稳固可靠。

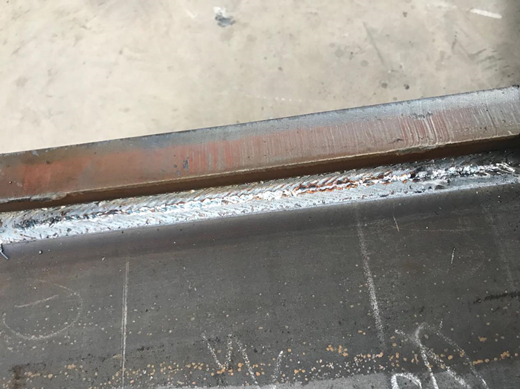

图4 焊缝

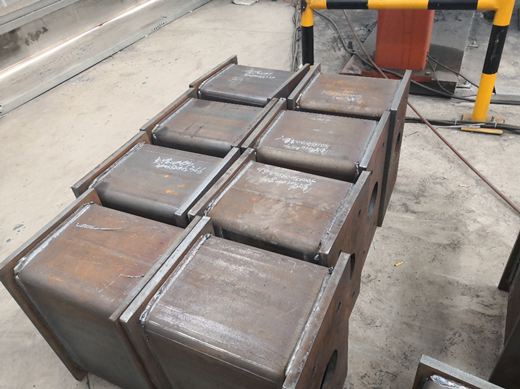

图5 工件

五、效果比照

接纳尊龙凯时电气Artsen PM500FR，配合机械人焊接，焊缝成型雅观，飞溅小，根部融合稳固，及格率达96%，效率大幅提升，比照之前人工焊接，效率提升了4倍。

六、应用

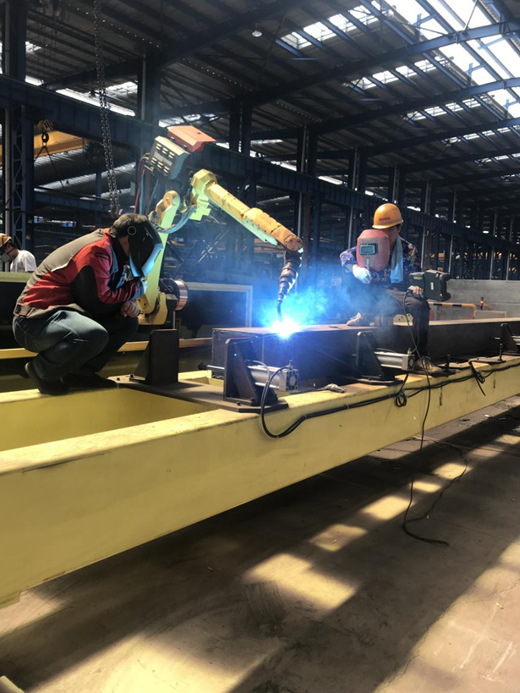

图6 现场焊接
